功能描述:
PDDCS-101IA名為“超低噪聲可調增益偏置單5V供電光電探測放大器”，其是一款理想的用于光電二極管的前置光電轉換放大調理模塊。
其供電電壓只需采用單獨的5V供電，此種供電方式相較于同類產品傳統的±5V或±12V或±15V雙電源供電方式更為靈活方便易用。其光電探測器接口靈活多樣；優良的電源紋波抑制處理使其具有超低噪聲特性；其增益和偏置均可通過電位器進行調節；光信號轉換為電信號的輸出電壓范圍為0V~3.3V，并且此模塊可以多個并聯使用。
| 管腳描述 |
|---|
| 管腳序號 | 管腳標識 | 管腳名稱 | 功能描述 |
| 1 | GND | 輸入電源負極 | 模塊的電源地 |
| 2 | VCC | 輸入電源正極 | 模塊的正電源輸入腳，+5V |
| 3 | VPD | 光電信號電壓輸出腳 | 此腳輸出光電轉換信號的模擬電壓值，范圍為0V~3.3V |
| 4 | GND | 信號地 | 信號地，同模塊的電源地在內部相連通 |
備注：

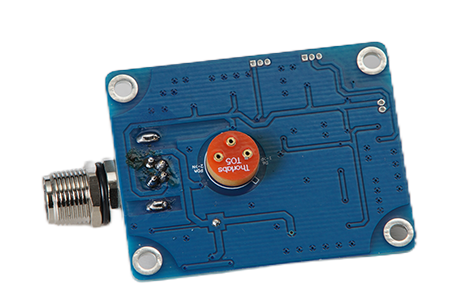

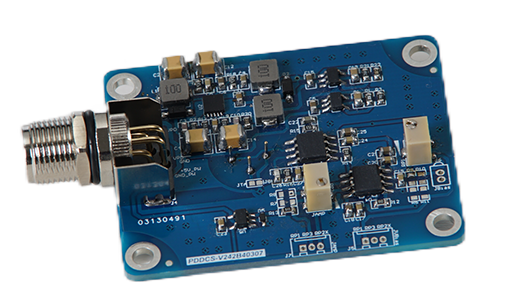

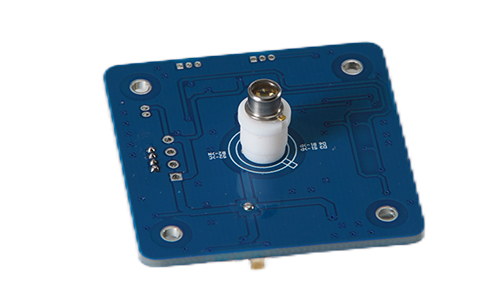

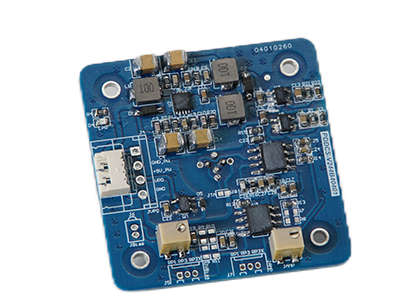

此光電探測放大器模塊可依據用戶使用場景需求進行特殊接口及特殊PCB形狀定制，以下為定制型產品示例
由于產品不斷改進更新， 產品配置信息均以實物為準。 我公司擁有對本產品相關內容的版權和最終解釋權。
